TinyVar Firmware 2.1c

Nueva version alpha con cambios interesantes. Entre ellos el control por software del encendido/apagado de la retroiluminacion y el audio. Ver modificacion necesaria.

Es muy probable que en esta version aparezcan algunos fallos, ya que se ha modificado bastante codigo.

Cuando esto ocurra, aparecera un codigo de error en pantalla. Es de vital importancia que sea reportado a villamany@gmail.com indicando todos los detalles posibles sobre las condiciones en las que fue obtenido.
Una forma rapida de anotar el codigo es tirarle una foto a la pantalla directamente y enviarmela.

Para ignorar el error y continuar con la ejecucion normal del programa, basta con accionar el pulsador arriba.

Como siempre disponible en la seccion de Descargas.


Cambios:

v2.1c (ALPHA STATE) (Jul-2013) (v2.1c vs v2.01)

-Corregido fallo ocasional en la medicion inicial de bateria (la que aparecia en la pantalla de presentacion).
-Eliminada la fluctiacion que existia en la velocidad vertical tanto al encender el vario como al volver del menu.
-Añadida opcion para configurar el contraste del LCD.
-Añadida opcion hardReset (reestablecimiento de fabrica). Encender TinyVar con el pulsador izq accionado, tras una advertencia visual y acústica, la configuracon sera reestablecida.
-Añadida opcion para activar/desactivar el audio por software, accionando el pulsador izq en la pantalla principal. (no montar el interruptor de audio y conectar el buzzer directamente a los pines 8-9 del panel)
-Añadida opcion en la configuracion para determinar si el audio estara activado o no tras el encendido.
-Añadida opcion para controlar el backLight por software, accionando el pulsador abajo en la pantalla principal. (no montar el interruptor de backLight y hacer el puente indicado en la PCB).
-Añadida opcion en la configuracion para determinar si el audio estara activado o no tras el encendido.
-Añadida opcion para la simulacion de audio. Ahora se puede comprobar la acustica desde el propio menu, simulando la velocidad vertical deseada.
-Rediseñadas por completo las funciones internas que controlan el menu, dando mayor fluidez en la navegacion, ademas, ahora se pueden mantener presionadas la teclas subir/+ y bajar/- para incrementar/decrementar valores de forma continua.
-Mejorado el consumo de bateria al apagar el ADC entre mediciones de bateria (cada 2 minutos se toma una medida)
-Otros cambios menores.
-Añadida opcion para depurar posibles errores. En caso de aparecer en pantalla alguno, se puede presionar arriba para ignorarlo y continuar

Desaparecen los interruptores de Audio y BackLight

A partir de la version 2.1, tanto el audio como la retroiluminacion se controlaran por software. Ya no sera necesario instalar los 2 interruptores fisicos que venian realizando esta tarea.

De esta forma se simplifica el montaje del panel de control, dando a su vez mayor simplicidad al diseño de una carcasa.

Para que estas funciones trabajen, sera necesario hacer una pequeña modificacion en la PCB.

-Para el audio, basta con no instalar el interruptor, conectando directamente el buzzer a los pines 8-9 de panel.

-Para la retroiluminacion, es necesario no instalar el interruptor y ademas hacer un puente entre el PIN_5 del microcontrolador y el PIN_3 del panel.

Ver las imagenes:

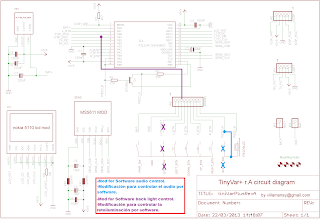

backLight & audioOn/off Software controlled mod

Software controlled BackLight jumper view

TinyVar+ firmware2.1a (alpha)

En la sección de descargas hay disponible una alpha con algunas de las novedades previstas para la proxima 2.1.

Además he agregado un cuadro explicativo sobre las opciones del menu, que a partir de ahora estara incluido en el mismo archivo de firmware.

Cambios 2.1a:
-Añadida opcion para configurar el contraste del LCD.
-Añadida opcion para reestablecer la configuración por defecto. Mantener el pulsador izquierdo
 accionado mientras se enciende TinyVar+. Comenzara una cuenta atras, si se libera el pulsador
 antes de finalizar, se cancelara el reestablecimiento.
 Este metodo, al igual que el que aparece en el menu, reestablece todos los valores configurables.
-Otros cambios menores y optimizacion de codigo.

Cuadro:

Firmware TinyVar 2.0.1

Nueva versión 2.0.1 con cambios menores frente a la anterior (2.0(final)). Lanzada mayormente para corregir un bug.

Bajo determinadas circunstancias las 4 entradas dejaban de responder, quedando los pulsadores inoperativos. Corregido :)

Disponible en la sección Descargas.

Ultimas PCBs disponibles

Nota: Sin placas disponibles.
A la venta las ultimas PCBs que me quedan parcialmente montadas, a falta de algunos componentes. Mas info aqui.

TinyVar+ Joystick

Aqui otro vario, esta vez utilizando como panel de mando un mini joystick en lugar de pulsadores.
Mas fotos en la seccion Media.

Algunas PCBs que me sobran / Some extra PCBs

Para recuperar parte de lo invertido y continuar experimentando he decidido poner a la venta algunas PCB "TinyVarPlus rev.A" ya montadas que me sobran.
To recover some of the investment and continue experimenting I decided to sell some extra "TinyVarPlus rev.A" PCB units already mounted.






 Mas info aqui / More info here:
Nota: Sin placas disponibles.
Note: No more PCB available.
